GOCATOR® MULTI-SENSOR SYSTEM USED TO INSPECT DEFECTS IN FIBRE CEMENT SHEETS TRAVELING AT PRODUCTION SPEED
สิ่งที่ลูกค้าต้องการ
พนักงานจะต้องตรวจความผิดปกติของกระเบื้องที่ผลิตออกมาโดยความเร็วของสายการผลิตสูงถึง 100 เมตรต่อนาที
ความท้าทาย
ลูกค้าผลิตแผ่นไฟเบอร์ซีเมนต์ขนาดสูงสุด 13000x6000 มม.
ความเร็วของสายสูงถึง 130 เมตร/นาที และสายการผลิตทั้งหมด 7 สายทำงานพร้อมกัน
มีรูและเศษเล็ก ๆ มากมายทั้งด้านบนและด้านล่างของไฟเบอร์ซีเมนต์เหล่านี้
ขณะนี้ลูกค้าใช้พนักงาน 2 คน ที่ทำงานเป็นกะเพื่อติดตามปัญหานี้ด้วยตนเอง
การตรวจสอบและตรวจสอบด้วยคนมีค่าใช้จ่ายสูง เกิดข้อผิดพลาดได้ง่าย และไม่มีประสิทธิภาพ

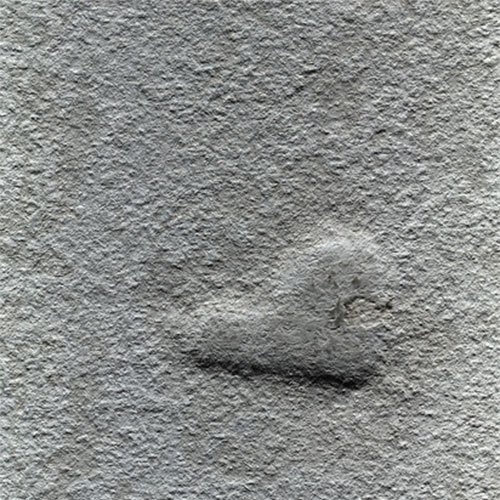

ลักษณะปัญหาที่ต้องตรวจสอบ

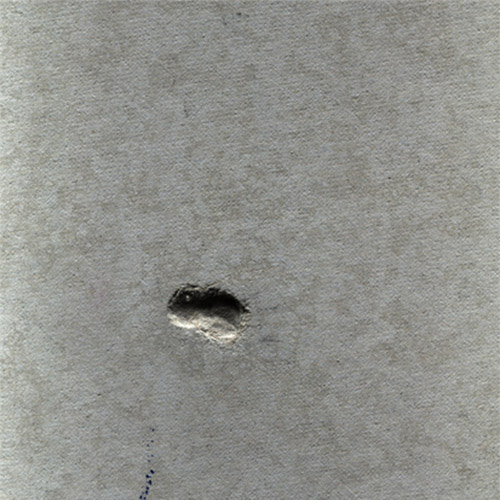

- การมีอยู่และขนาดของรูเล็ก ๆ บนพื้นผิวด้านบนและด้านล่างของแผ่นกระเบื้อง (> 3x3x2 มม.)

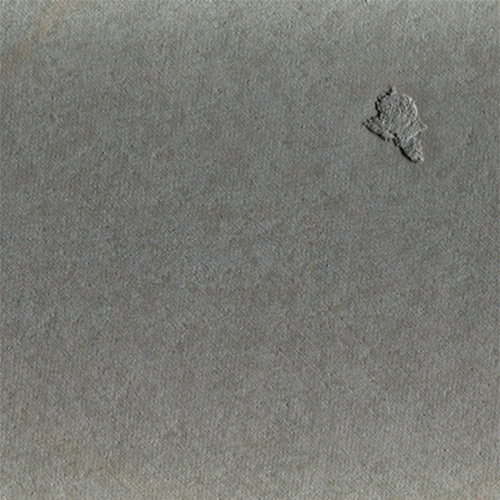

- การมีอยู่และขนาดของเศษเล็ก ๆ บนพื้นผิวด้านบนของแผ่นกระเบื้อง (> 3x3x2 มม.)
- การมีอยู่และขนาดของเศษขนาดใหญ่ที่พื้นผิวด้านล่างของแผ่นกระเบื้อง (> 10x10x10 มม.)
แนวทางการแก้ปัญหา

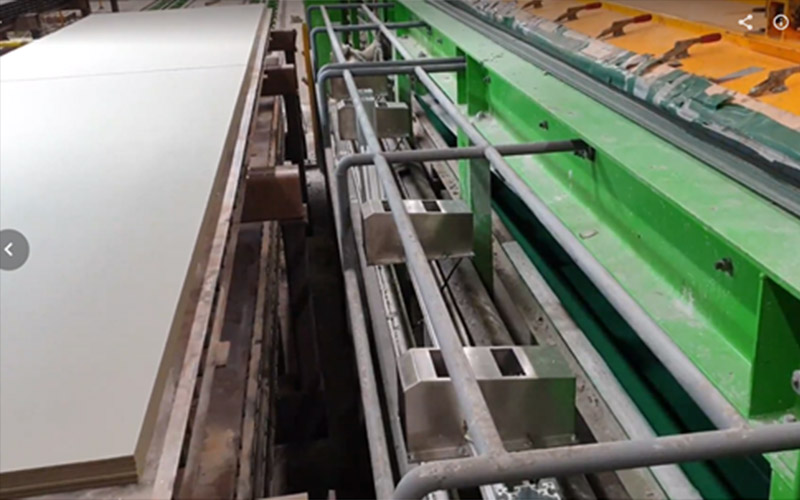

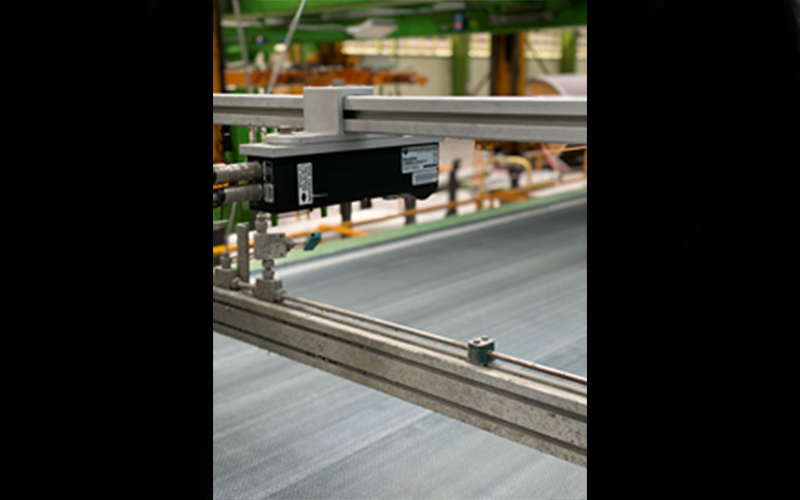

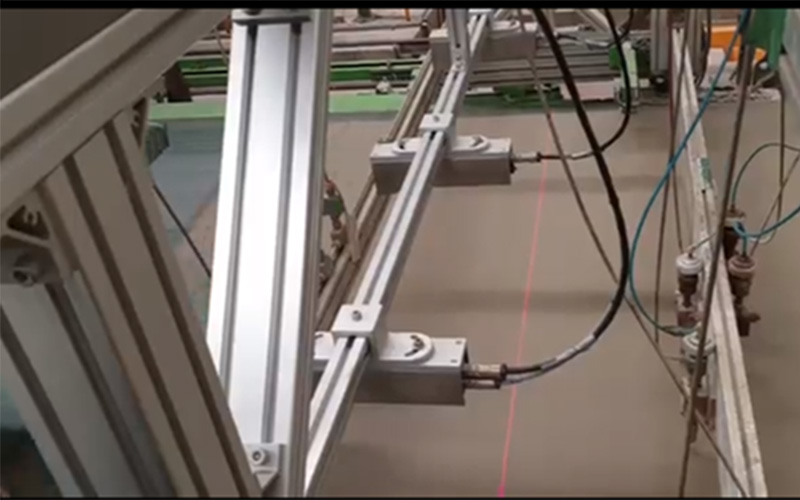

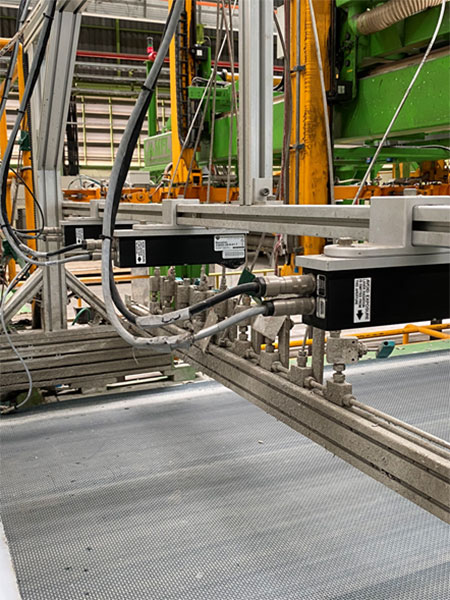

เพื่อแก้ปัญหานี้ Line Profiler 3D Smart sensor ของ Gocator 3D เชื่อมต่อแบบเครือข่าย ทั้งหมด 6 ตัว ในแต่ละสายการผลิต 7 สายการผลิต (รวม 42 เซ็นเซอร์) แต่ละระบบประกอบด้วยสองเซ็นเซอร์ Gocator 2380 ที่ด้านบน และ Gocator 2180 สี่ตัวที่ด้านล่าง
Gocator 3D Smart Sensor function

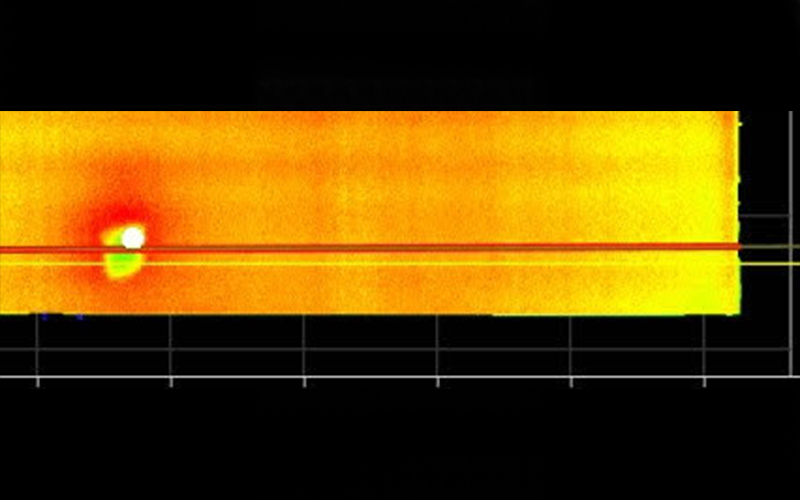

- เครื่องมือ Surface Position พื้นผิวที่มีในตัวใช้เพื่อระบุค่าสูงสุดและต่ำสุดของแผ่นกระเบื้องและเพื่อตรวจหาข้อบกพร่องสูงสุดและต่ำสุด

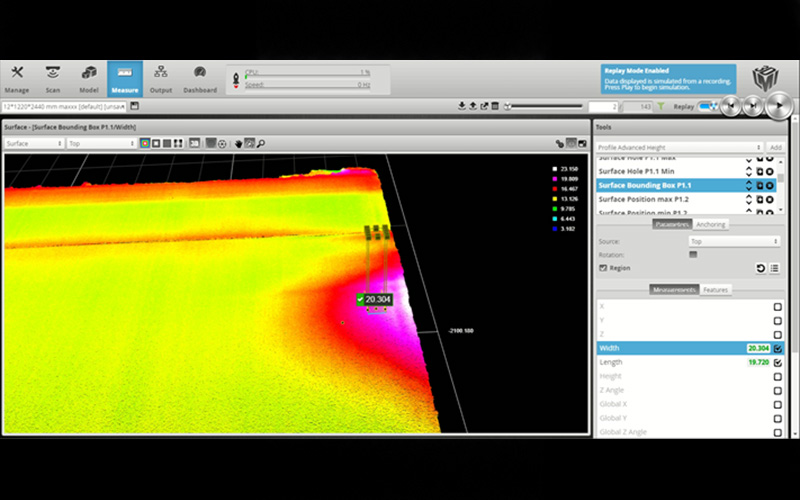

- เครื่องมือ Surface Section ใช้สำหรับวัดขนาด (WxHxD) ของแผ่นงานนั้น ๆ ที่มีข้อบกพร่อง
- เครื่องมือ Profile Dimension ใช้เพื่อวัดความสูงและความกว้างของจุดที่มีปัญหา

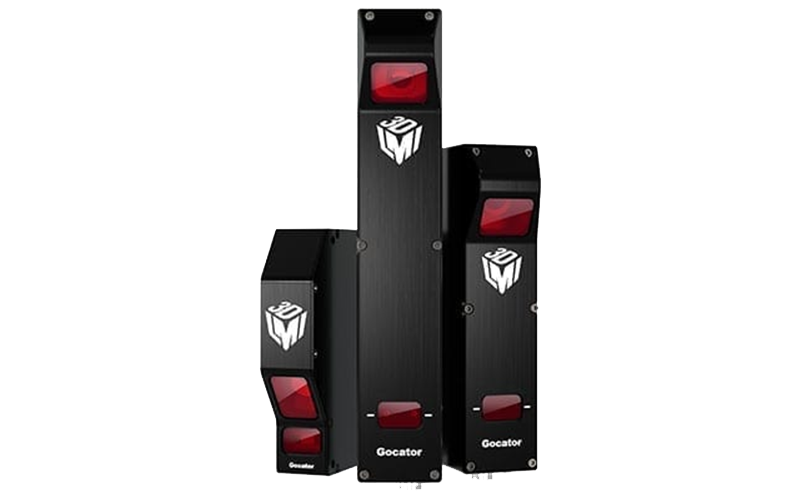

GOCATOR 2100/2300 SERIES
3D Laser Line Profile Sensors
เซ็นเซอร์ Gocator 2100/2300 ให้การตรวจสอบ 3D ที่มีประสิทธิภาพในแอพพลิเคชั่น
ความเร็วสูงและรองรับ application ที่หลากหลาย
ขนาด images 0.6-1 ล้านพิกเซล
จำนวนจุดบน line profile 640 และ 1280 คะแนนต่อความละเอียดของโพรไฟล์
มุมมองภาพกว้างสูงสุด 1,260 มม
ช่วงการวัดสูงสุด 800 มม
